안녕하세요 제주에어컨 판매설치 전문기업 삼성씨스택입니다.

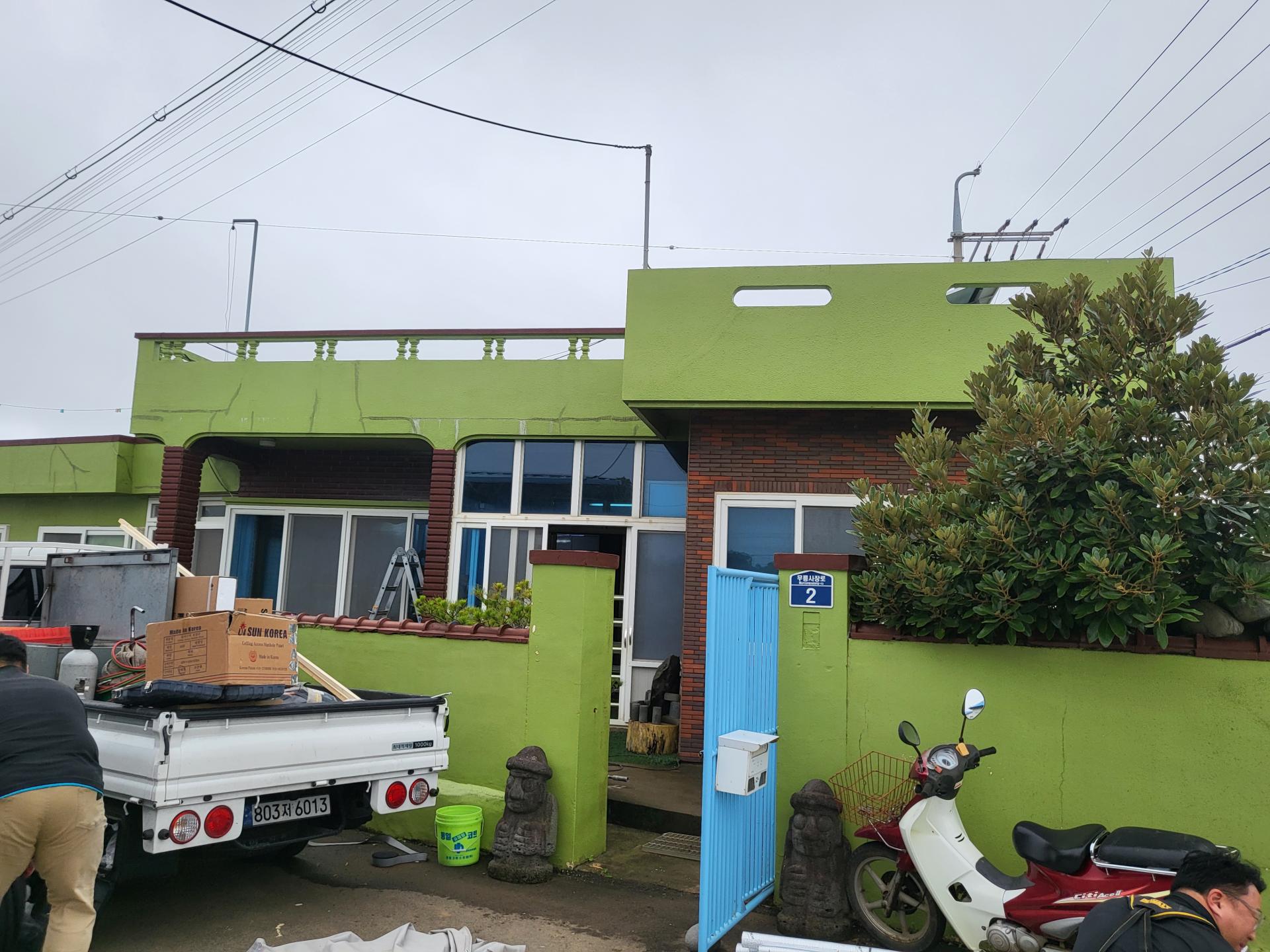

이번 주 싱글 시스템 에어컨 1조 납품 설치를 마친 무릉리 옛 주택 공사 건을 포스팅하고자 합니다.
공사 개요
거실에 스탠드 에어컨이 설치되어 있는데 작동은 잘 되지만 제사날처럼 일이 많은 날에는 주방이 하나도 시원하지 않았습니다.
그래서 거실에 삼성 무풍 싱글 시스템 에어컨 7.2kW 4way를 1대 설치하기로 했습니다.
고객님 자녀분이 서울에서 삼성전자에 근무하시는데 부모님께 꼭 삼성제품으로 하라고 하셨대요. 사전 작업 고객이 거주하는 집인 만큼 공사 전 바닥 및 벽체 보양 작업이 필요합니다.
실내외기나 배관이 지나는 자리는 고객님이 미리 치워놓고 바로 바닥에 플라베니아를 깔고 가구에는 보양비닐을 씌워 놓았습니다.
그리고 해야 할 일은 실내기 자리 천장 타공과 배관의 출처, 건식 코어 작업이 있습니다.

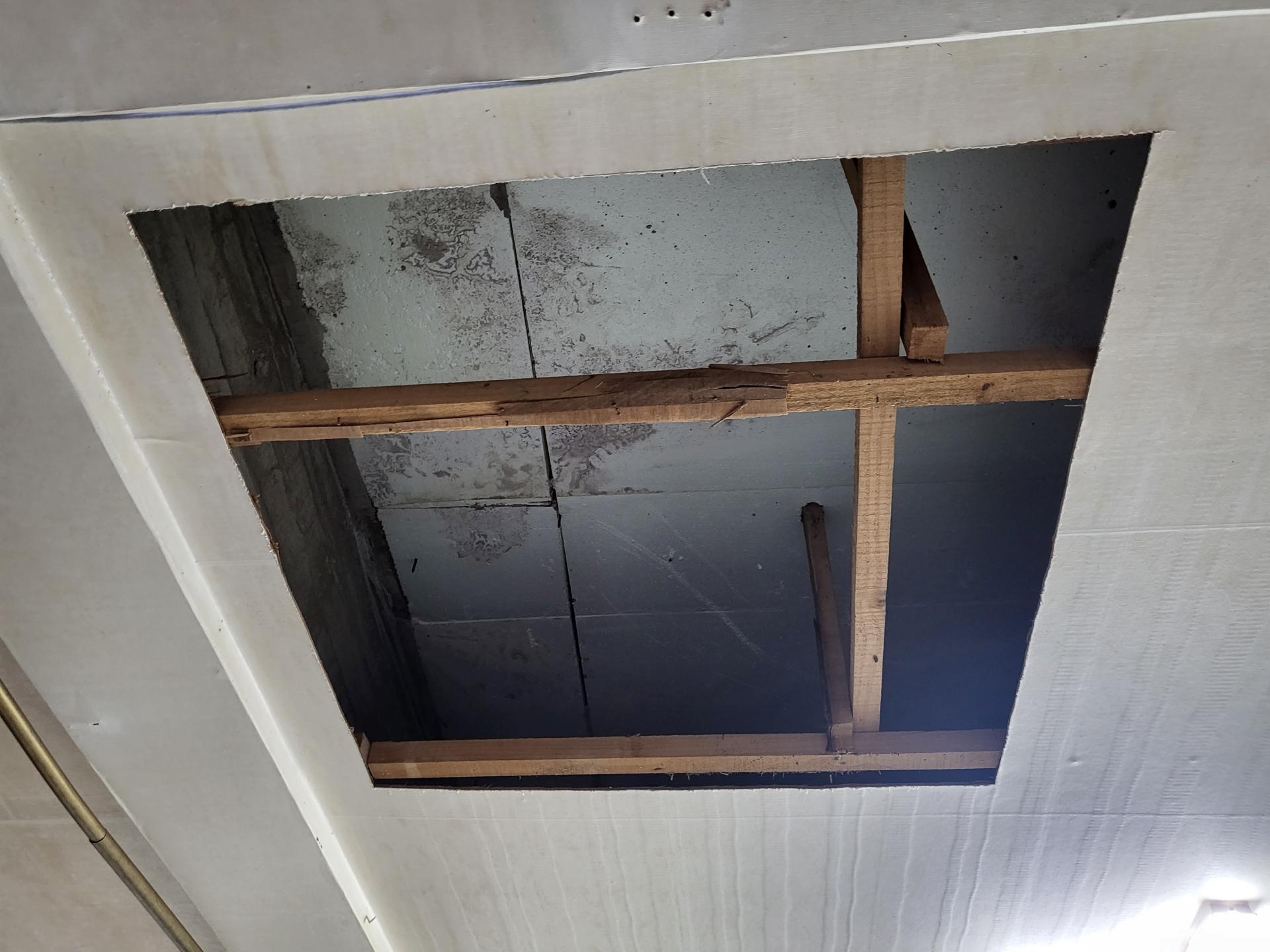

천장형 실내기는 900×900mm 크기로 타공해 줍니다.
천장의 베니어다 합판을 잘라낸 후 각목을 자르기 전 보강 작업으로 천장이 처지지 않도록 합니다.
충분히 보강된 후 실내기 자리를 가로지르는 각목을 자릅니다.
천장형 시스템 에어컨 7.2kW 4way의 경우 삼성은 280mm LG는 340mm가 필요합니다.
실내기 용량에 따라 두께가 달라지지만 340mm 정도는 확보해야 설치가 가능합니다.
건식 코어 구멍 뚫기를 통해 배관 및 전선관이 통과할 수 있도록 합니다.
시스템 에어컨 냉매 배관 및 드레인 배관이 통과하려면 보통 108Ø로 건식 코어 작업을 수행합니다.

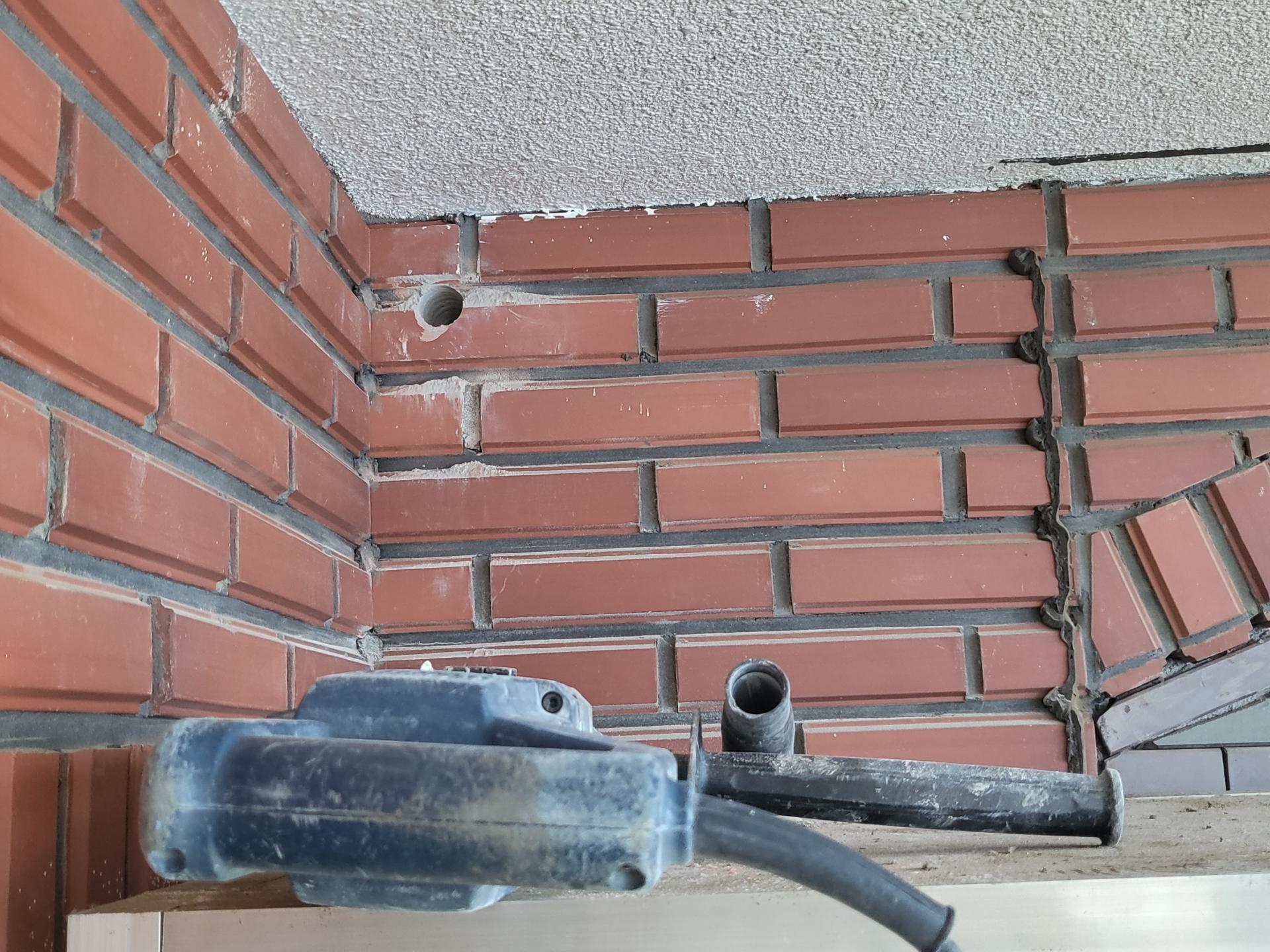

위 사진은 실외기 배전선이 지나갈 수 있도록 38Ø로 열어둔 것입니다.
먼지가 많이 나기 때문에 진공청소기에 분진방지구를 연결해서 건식코어 작업을 합니다.
전기 작업

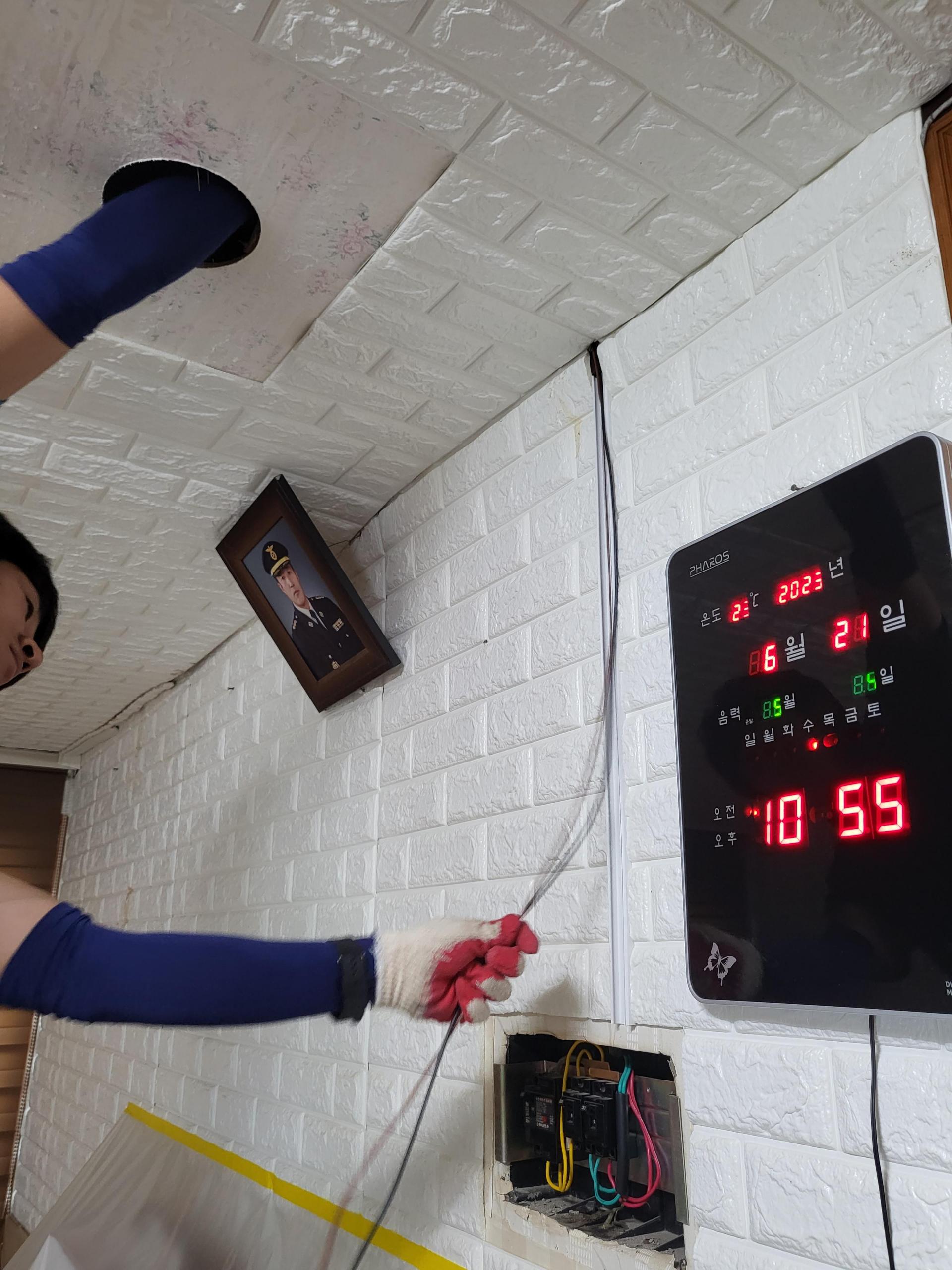

오래된 주택이므로 메인 브레이커 30A 누전차단기와 서브배선용 차단기 NFB30A 두 가지로 구성된 분전반이 있습니다.
여기에 서브 30A 누전차단기를 하나 더 장착하고 에어컨 전용으로 설치할 예정입니다.
전기안전공사 규정에 맞지 않아 고객님께 한전에 메인 차단기 및 배선 증설 요청을 해야 한다고 말씀드렸습니다.
일단 에어컨이 정상적으로 작동해야 해서 차단기와 배선 작업은 해놨어요.
오래된 주택이므로 메인 브레이커 30A 누전차단기와 서브배선용 차단기 NFB30A 두 가지로 구성된 분전반이 있습니다.
여기에 서브 30A 누전차단기를 하나 더 장착하고 에어컨 전용으로 설치할 예정입니다.
전기안전공사 규정에 맞지 않아 고객님께 한전에 메인 차단기 및 배선 증설 요청을 해야 한다고 말씀드렸습니다.
일단 에어컨이 정상적으로 작동해야 해서 차단기와 배선 작업은 해놨어요.

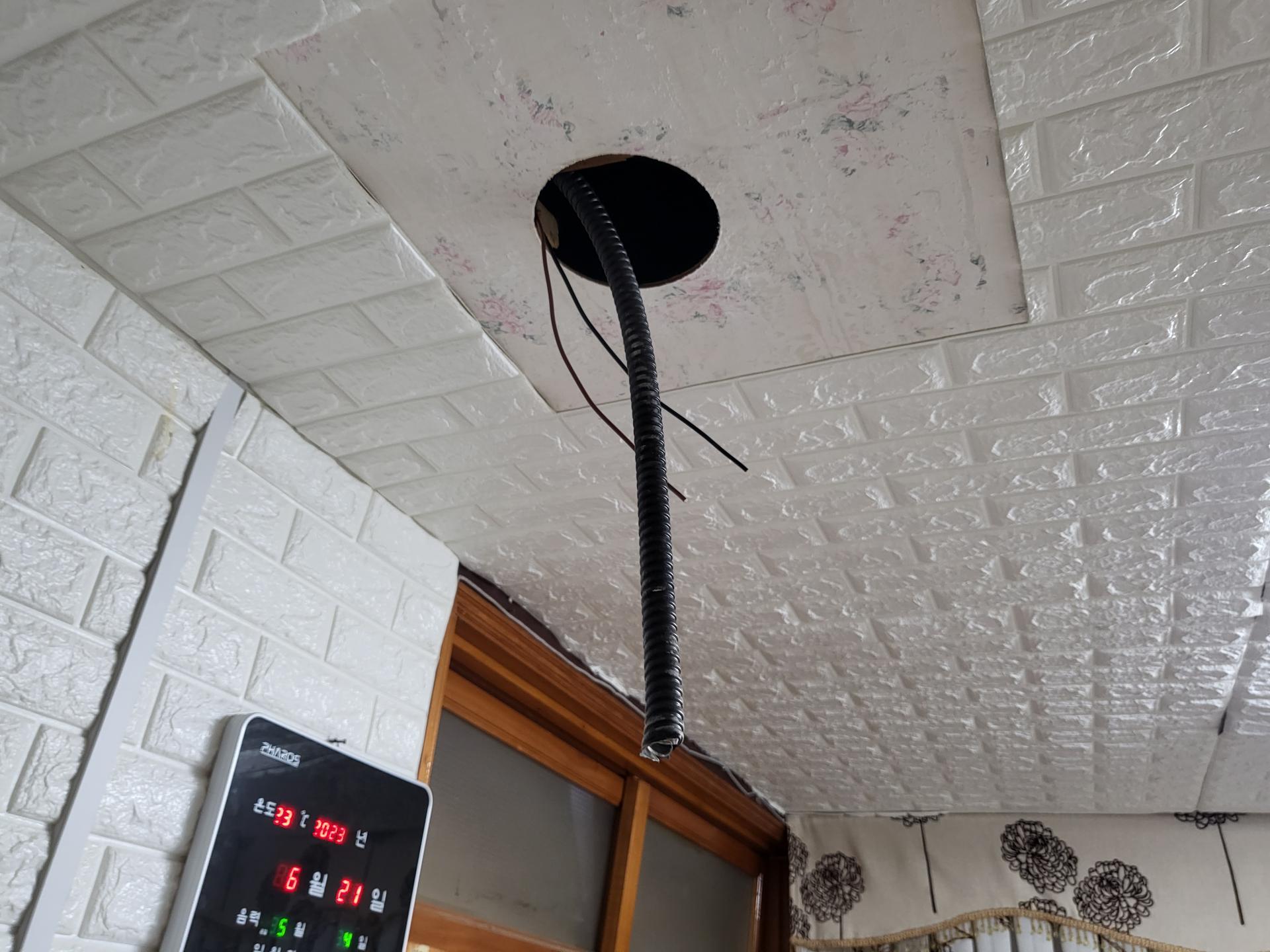

폼 블록 단열 벽지를 잘라내고 천장의 구멍 뚫기나 배선, 결선 후에 다시 덮었습니다.
분전반부터 천장까지의 라인은 전선 몰딩으로 마감했습니다.
실외로 나가는 전선관은 방수 플렉시블 전선관을 사용하고 있습니다.
실내기 장착 마감

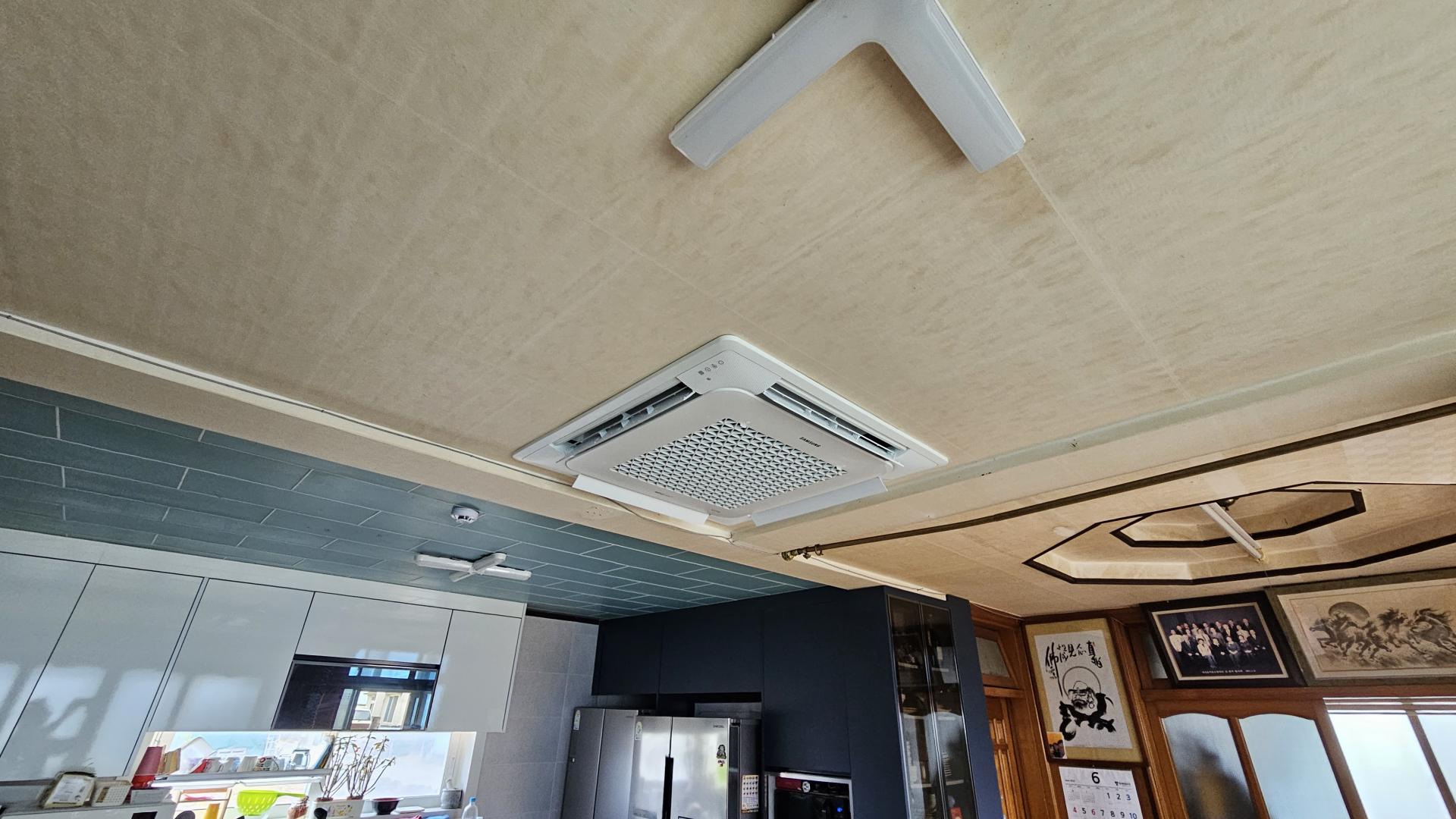

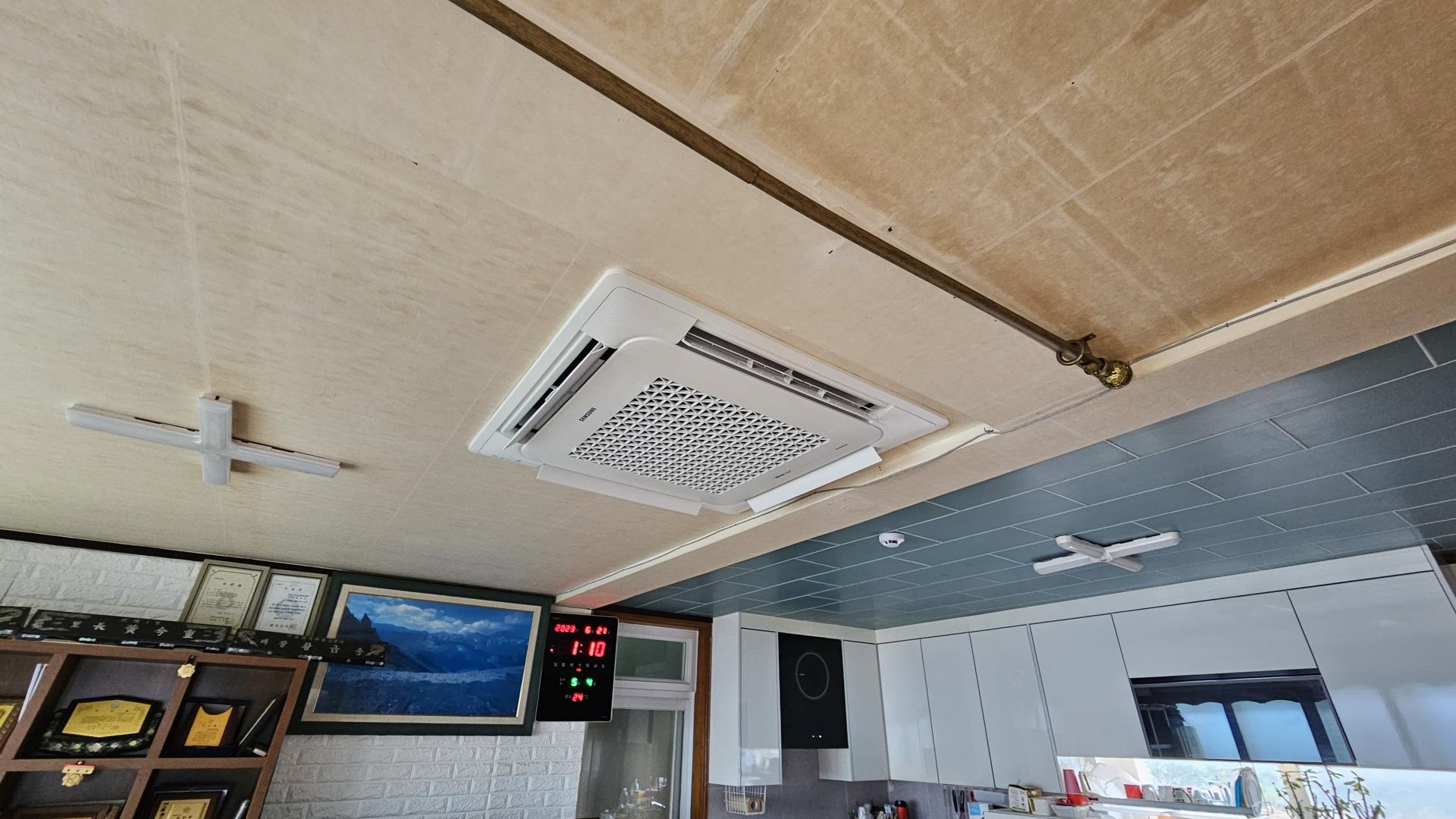

거실과 주방 한가운데 실내기를 배치하여 주방에서 일하는 고객들이 보다 시원하게 음식을 준비할 수 있게 되었습니다.
무풍 4way 냉난방기로 여름/겨울 모두 사용이 가능하며 삼성 스마트 Things 앱을 통해 스마트폰으로도 제어가 가능합니다.
실외기 장착 마감
실내외기배관 체결 후 진공작업을 통해 시스템 내 공기 및 수분을 완전히 제거한 후 냉매를 정량 주입합니다.

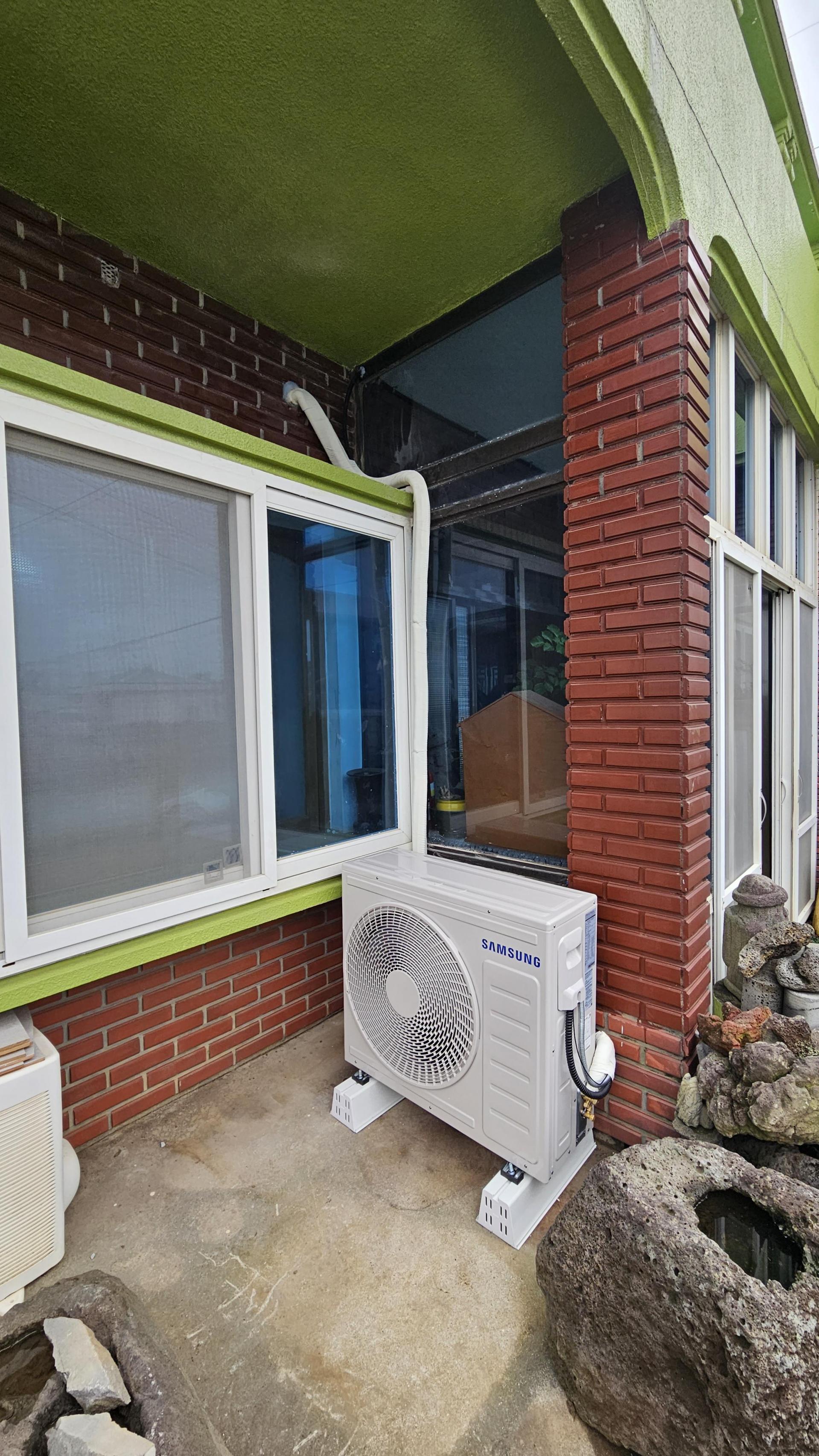

최종 설치 및 시운전이 마감된 후에 찍은 사진입니다.
손님한테 왜 이렇게 실외기가 큰가?라고 들었습니다만, 7.2kW(약 18평형)의 제품으로 실외기가 클수록 열 교환 성능 및 효율이 좋다고 말씀 드렸습니다.
인버터 컴프레서를 사용하므로 절전 능력도 뛰어납니다.
최근 에너지 소비 효율 등급 기준이 대폭 상향 조정되고 1등급 제품을 찾기 어렵지만 인버터 압축기 제품이라면 3~4등급이라도 절전은 잘 됩니다.
공사 후기, 제주시 사무실을 출발하고 대정읍 무릉리에 도착하면 오전 9시 30분이었어요. 바닥 보양에서 전기 공사, 실내외기 설치를 끝내고 진공 작업에 들어가면 오후 1시 가까이 되었습니다.
진공을 꽉 잡으려면 시간이 걸리므로 식사를 해서 냉매 주입 및 자동 점검 때 운전을 끝내자 오후 2시 30분이 되었습니다.
고객이 사는 집이라 웬만하면 짧게 빨리 설치하겠다고 했고, 설치 팀에서 각자 맡은 위치에서 성실히 임해 주고 목표 시간보다 빨리 끝낼 수 있었습니다.
손님도 설치 팀이 정말 친절하고 꼼꼼하다고 작업 중 계속 칭찬하세요 더 힘이 나왔습니다.
시공을 마치고 사용 설명을 하면서 냉방 18℃으로 달고 사무실에 복귀하는데 전화가 와서 너무 추우니까와 온도 올려도 되냐고.앞으로 오랫동안 여름에는 시원한 겨울에는 따뜻하게 쓰십시오.감사합니다。제주 시스템 에어컨 판매 설치 전문 기업 삼성 시스 턱
